DIN 1052 digital : Entwurf, Berechnung und Bemessung von Holzbauwerken


Für Ende des Jahres (2003) wird der Weißdruck der neuen DIN 1052 (Entwurf, Berechnung und Bemessung von Holzbauwerken) erwartet. Das Bemessungskonzept der neuen DIN 1052 ist im Vergleich zur alten DIN 052 aus dem Jahre 1988 grundsätzlich verschieden. So wird in der neuen DIN 1052 das semiprobilistische Konzept der Bemessung nach Grenzzuständen unter Verwendung von Teilsicherheitsbeiwerten verwendet, während in der alten Ausgabe der DIN 1052 mit zulässigen Spannungen gearbeitet wurde.

Im Vergleich zur Alten DIN 1052 (1988) ist die neue Ausgabe deutlich umfangreicher. Außerdem ist der Rechenaufwand vieler Nachweise in der neuen DIN 1052 zum Teil erheblich aufwändiger als bei der früheren Ausgabe. Das bedeutet, daß in der Praxis der Einsatz von Computern erforderlich ist. Programme für die DIN 1052 gibt es jedoch zur Zeit noch nicht. Außerdem fehlen Bemessungshilfen (Tabellen, Diagramme), mit denen die Vorbemessungen schnell und sicher durchgeführt werden kann.

Ziel dieses Projektes ist es daher, eine multimediale Benutzeroberfläche zu entwickeln, die folgende Leistungen bietet :

• Stichpunktartiger Vergleich der neuen DIN 1052 mit der alten Ausgabe (1988) und Angabe der wichtigsten Änderungen
• Übersicht über die neue DIN 1052 mit dem kompletten Normentext einschließlich Abbildungen, Formeln und Tabellen
• Erläuterung des Normentextes durch Hinweise und Hintergrundinformationen
• Erläuterung der Nachweise durch ausführliche, kommentierte Rechenbeispiele
• Suchhilfen, mit denen ein schnelles Auffinden beliebiger Stellen des Normtextes der DIN 1052 möglich ist.

Die Exel-Bemessungshilfen sollen die Bearbeitung der umfangreichen rechnerischen Nachweise erleichtern. Folgende Module werden zur Zeit entwickelt :

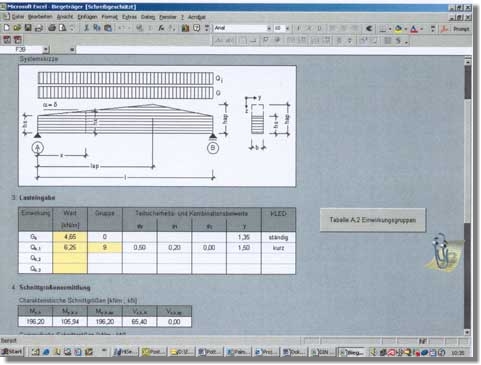

	- Biegeträger

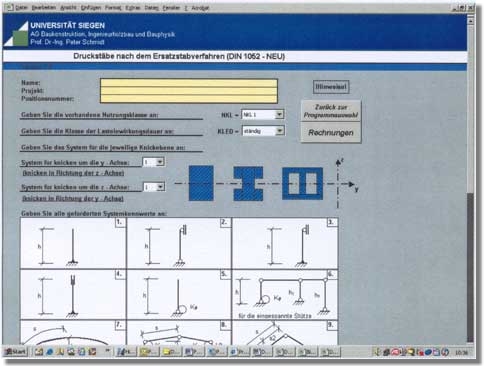

	- Druckstäbe - Theorie II. Ordnung

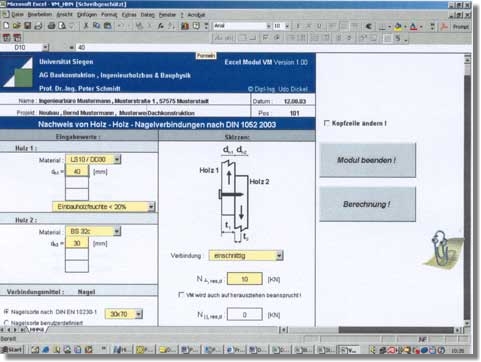

	- Stiftförmige Verbindungsmittel

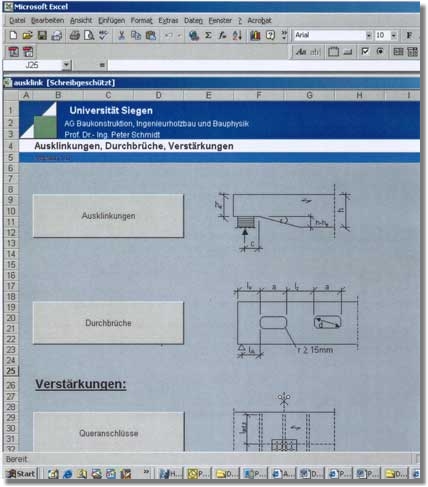

	- Ausklinkungen, Durchbrüche, Verstärkungen  - Dachtragwerke
