Laborausstattung

 Ring- und Kugelautomat

 Programmierbares Penetrometer

Erläuterung:

Es wird die Erweichungspunkttemperatur bestimmt, wenn eine Bitumenprobe unter der Belastung einer Stahlkugel eine definierte Verformung erlitten hat.

Am Institut für Straßenwesen kann ebenfalls der Erweichungspunkt nach WILLHELMI ermittelt werden.

Erläuterung:

Die Nadelpenetration (Nadeleindringtiefe) beschreibt die Bitumenhärte und gibt die Eindringtiefe einerNadel mit dem Durchmesser von 1,01 mm bei 25 °C unter einer Auflast von 1,0 N während einer Belastungszeit von 5 s in 1/10 mm an.

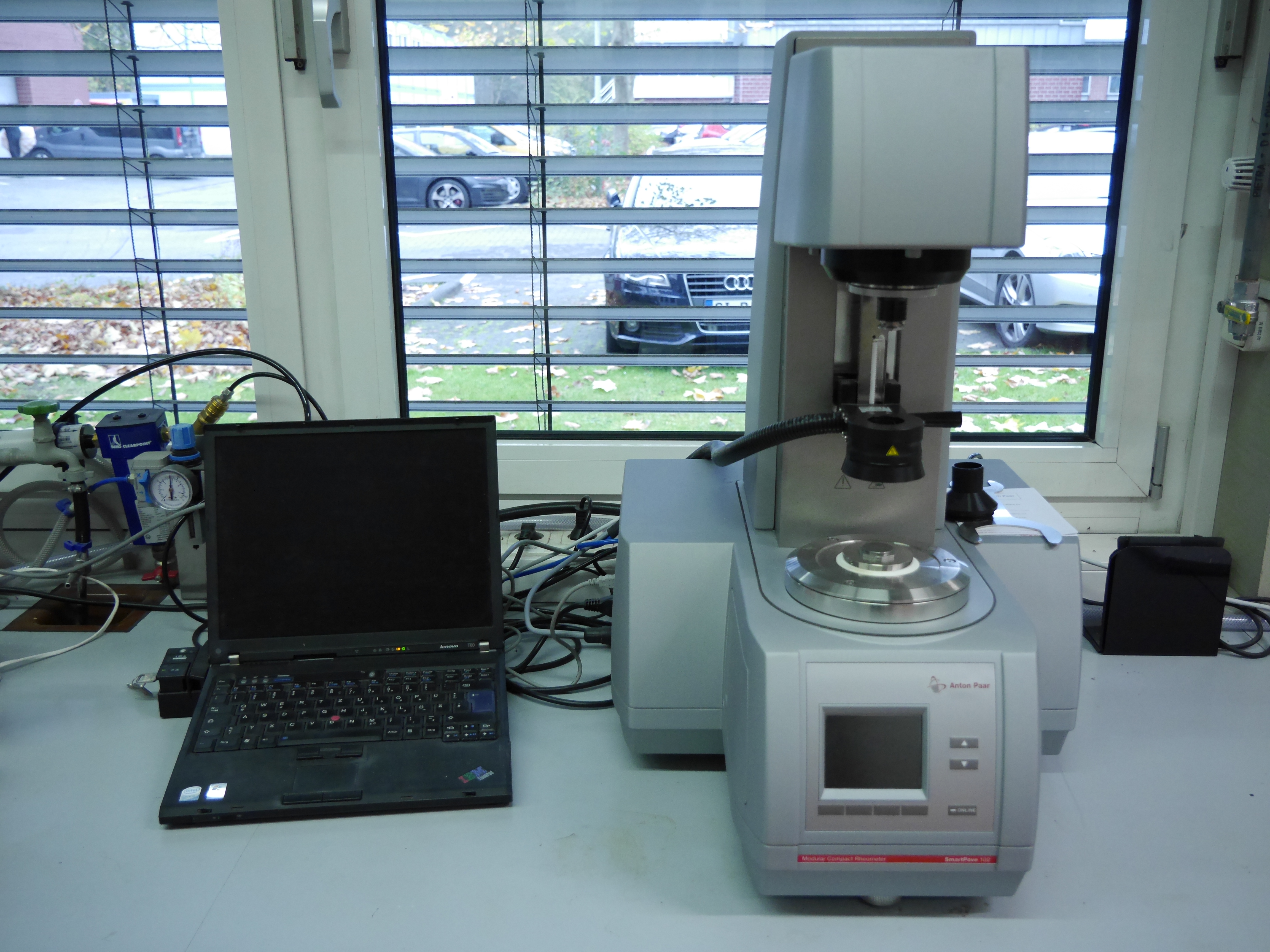

Dynamisches Scher-Rheometer

 Kraftduktilometer

Prüfungen: komplexer Schermodul (G*) nach DIN EN 14770

Prüfungen: Bestimmung der Kraftduktilität nach DIN EN 13589

                 Bestimmung der elastischen Rückstellung nach DIN EN 13398

Erläuterung:

Bei der Kraftduktilitätsprüfung wird neben dem Ausziehweg die beim Ausziehvorgang auftretende Zugkraft kontinuierlich gemessen. Aus dem Ausziehweg und der Zugkraft kann die Formänderungsarbeit als Energieinhalt mit der Maßeinheit Joule [J] errechnet werden.

Die Bestimmung der elastischen Rückstellung dient einer vereinfachten Bestimmung des elastischen Verformungsanteils eines modifizierten Bitumens. Die nach dieser Norm bestimmte elastische Rückstellung dient als Unterscheidungsmerkmal zwischen elastomer- und plastomermodifizierten Bitumen und Strabenbaubitumen.

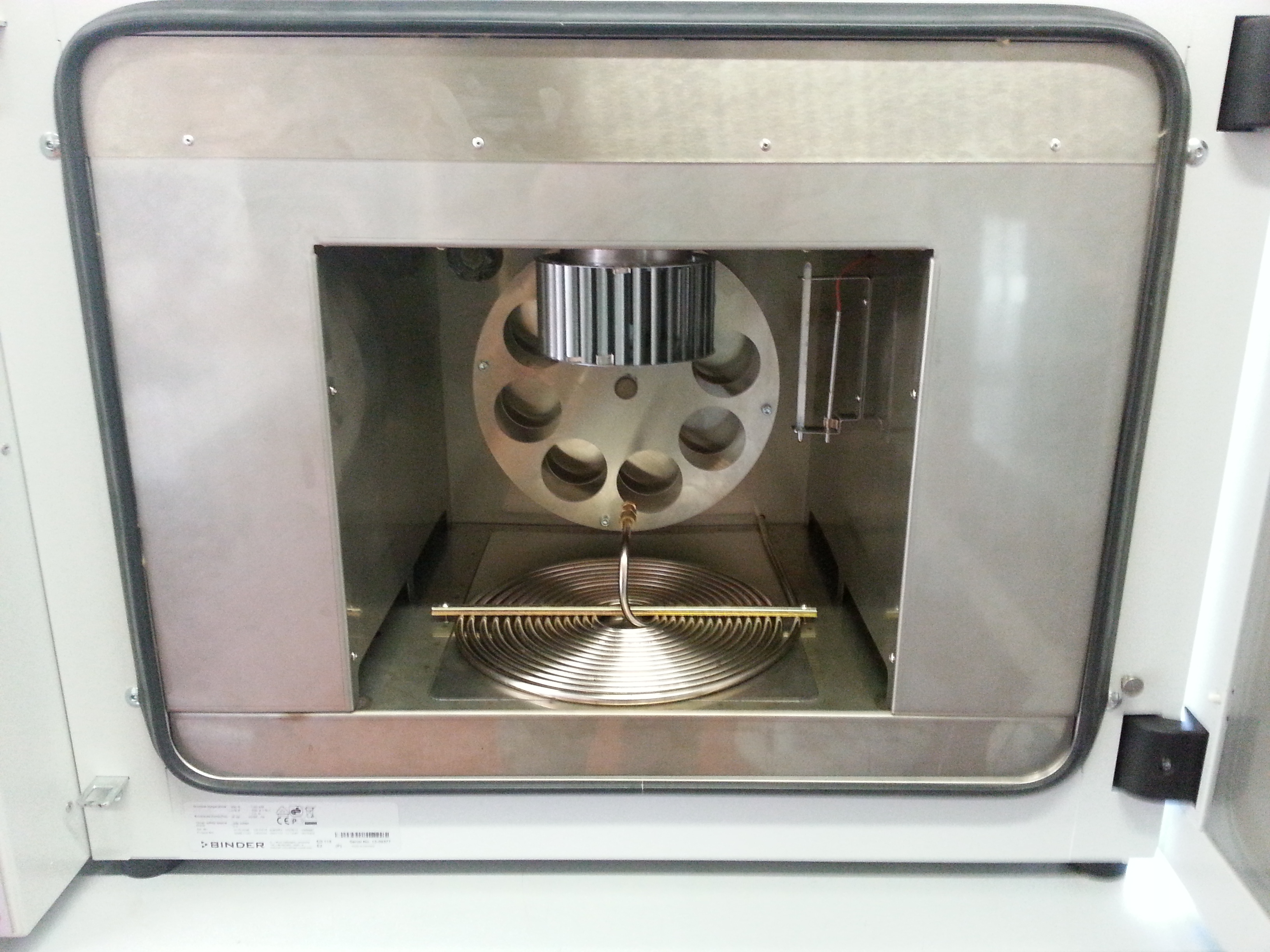

 Rolling Thin Film Oven Test (RTFOT)

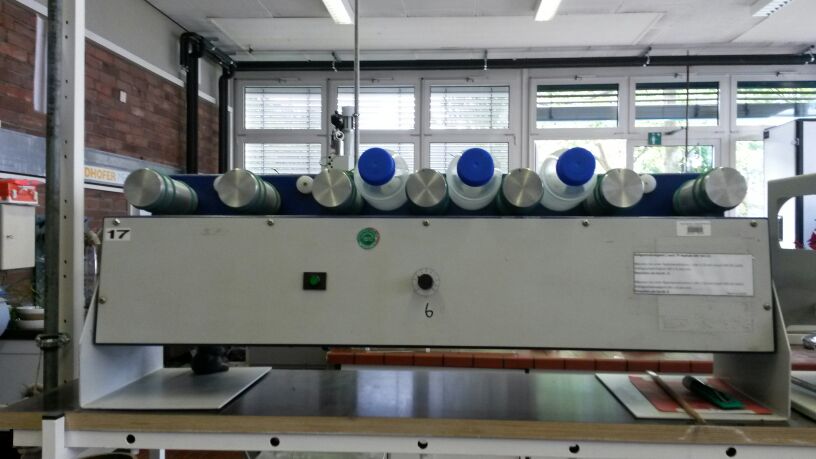

 Rolling Bottle Test

Erläuertung:

Mit dem RTFOT kann ein Bindemittel künstlich gealtert werden, um die Auswirkungen der Alterung von der Herstellung bis zum Einbau beurteilen zu können. Hierzu werden in Flaschen gefüllte Bindemittelproben bei 163 °C rotierend mit Hitze sowie Luft beansprucht und hierdurch destillativ sowie oxidativ verhärtet.

Erläuterung:

Einzelne mit Bitumen umhüllte Gesteinskörner werden in mit Wasser gefüllte Flaschen gegeben und in Abhängigkeit der Bindemittelhärte einer definierten Rotation unterzogen. Nach 6, 24 sowie optimalerweise 48 und 72 h wird eine visuelle Beurteilung des verbleibenden Umhüllungsgrades vorgenommen.

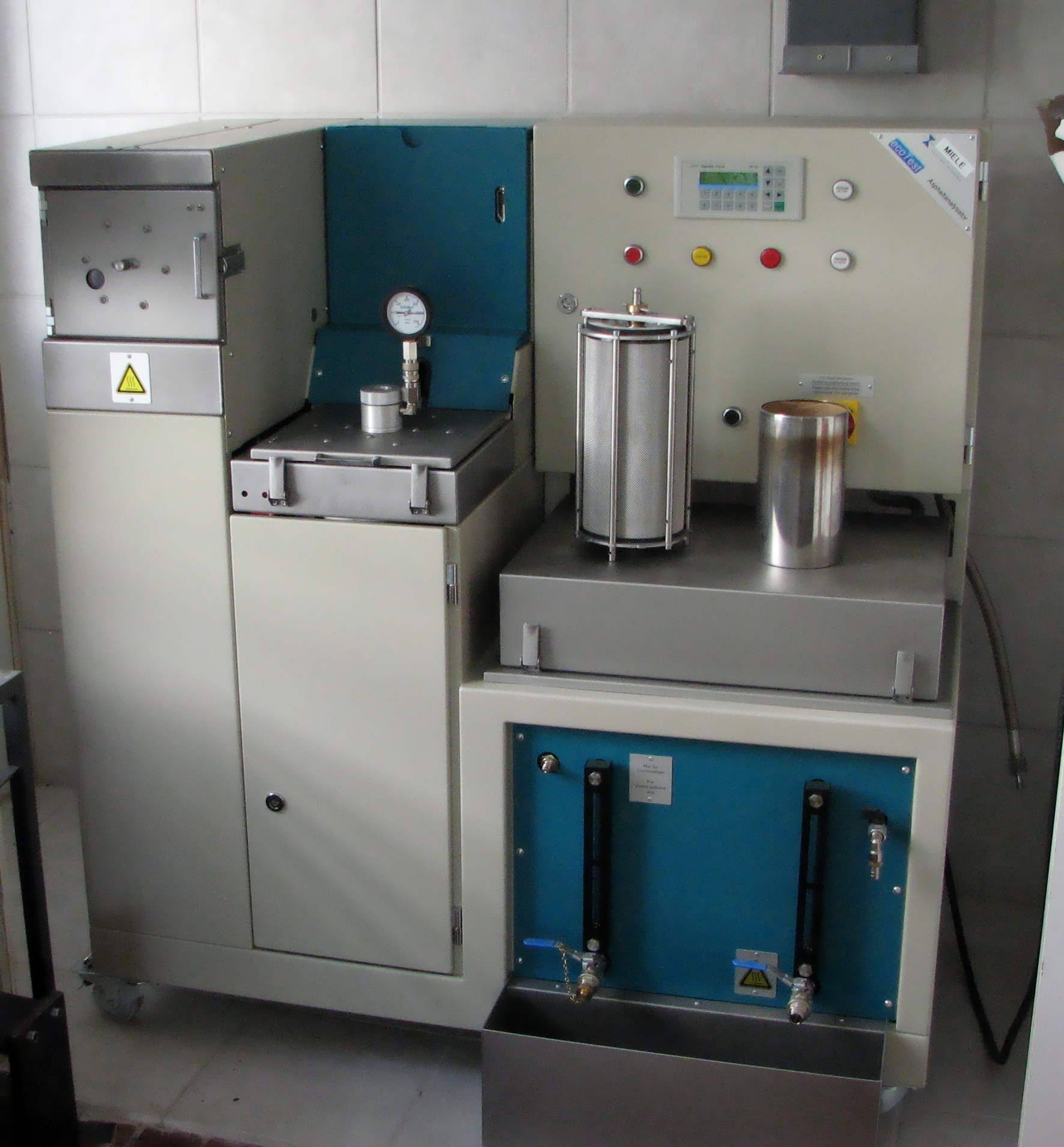

Extraktionsanlage

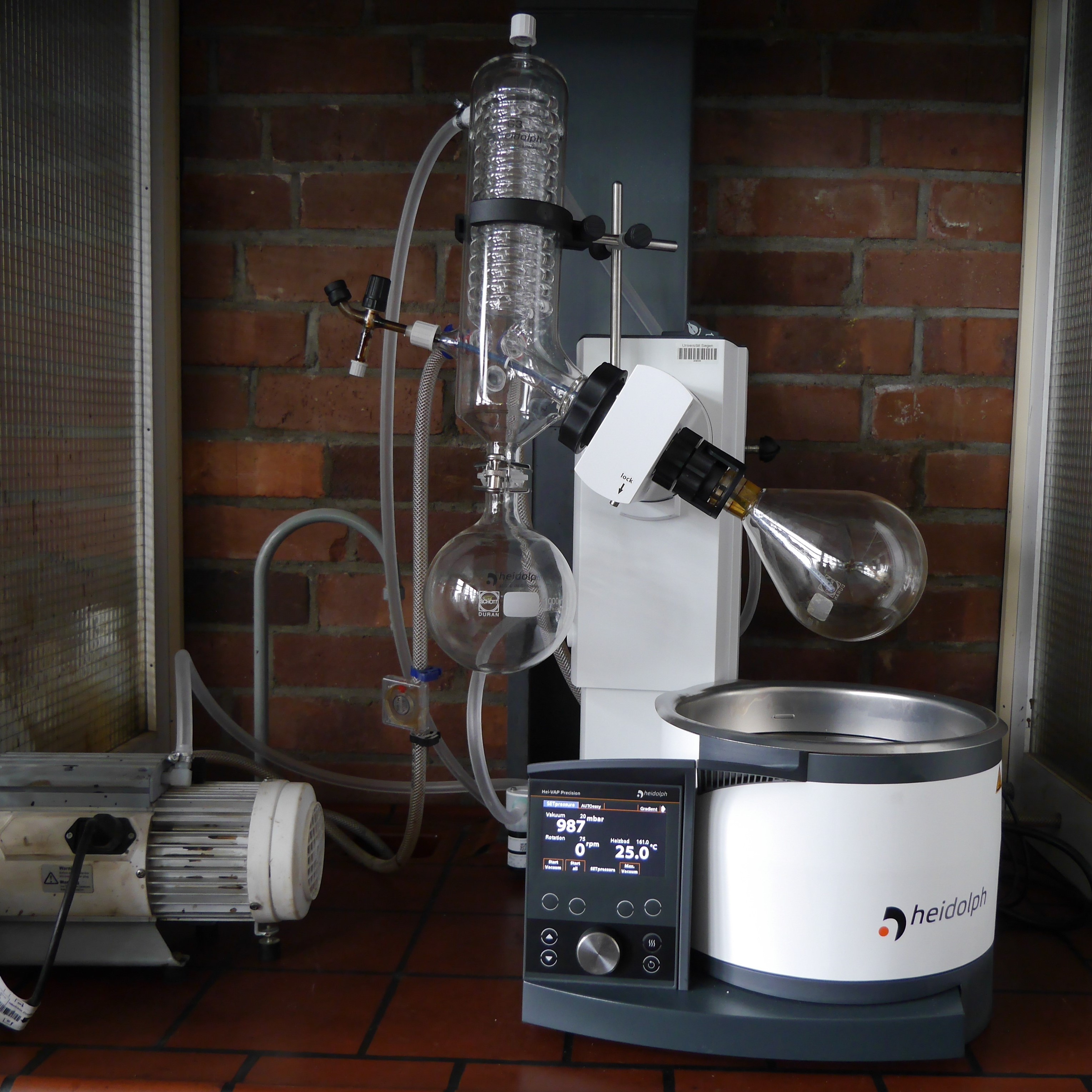

Vakuum-Destillationsanlage

Erläuterung:

Mit der automatischen Extraktionsanlage kann das Bindemittel eines Asphaltes vom Gestein getrennt werden. Die zurückgewonnenen Einzelbestandteile lassen sich anschließend auf ihre Eigenschaften untersuchen und es können Rückschlüsse über die Menge und die Art der verwendeten Baustoffe getroffen werden.

Erläuterung:

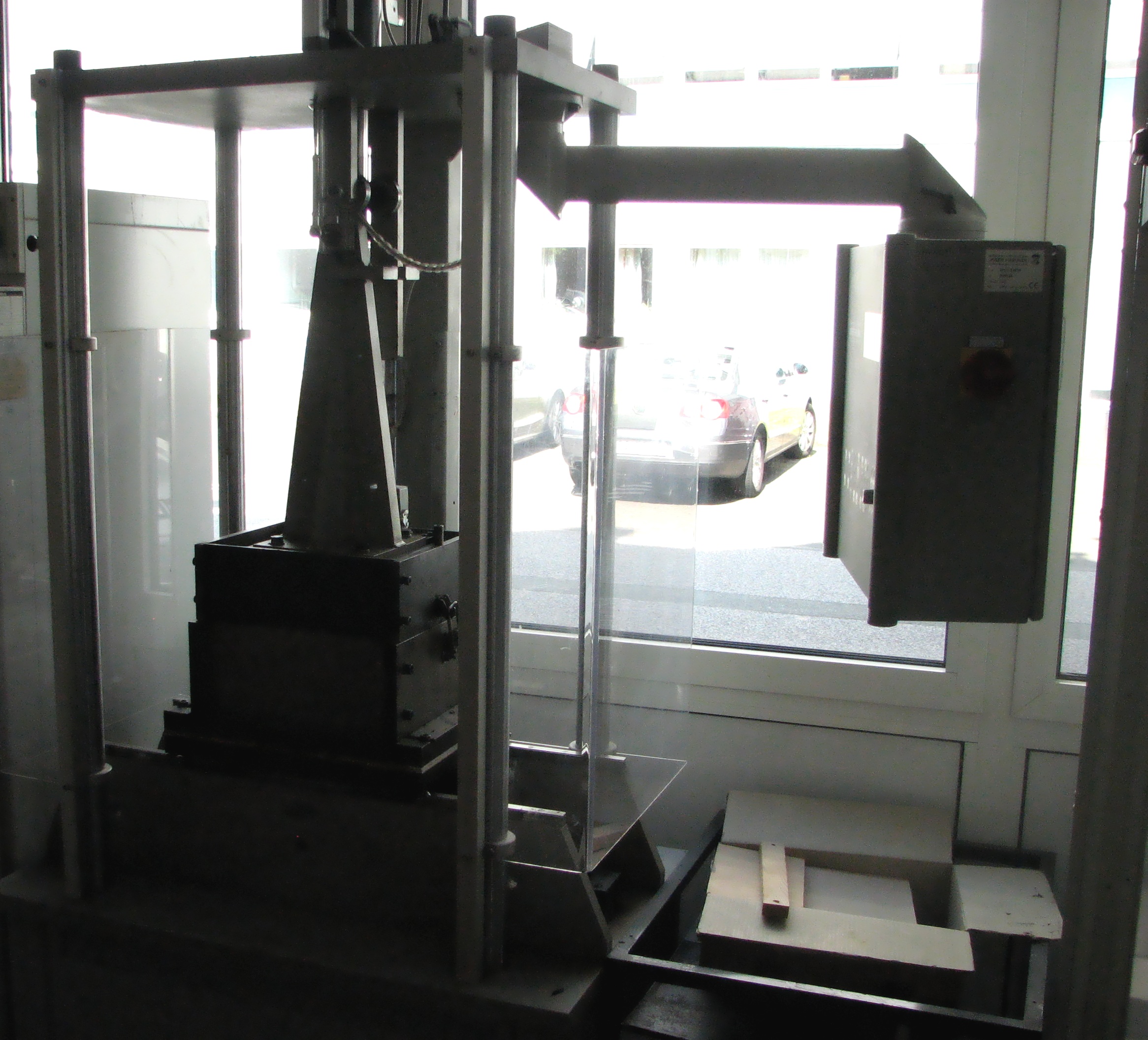

Walzsegmentverdichter

 Marshall-Verdichtungsschrank

Erläuterung:

In dem Walzsegmentverdichter werden Asphaltprobeplatten im Labor mit annähernd derselben Verdichtung wie auf der Straße hergestellt.

Erläuterung:

Die Marshall-Probekörper, benannt nach Herrn Marshall, sind die Standardproben für alle Walzasphalte (Abmessungen: Durchmesser 101,6 mm, Normalhöhe 63,5 mm, Größtkorn 22,4 mm). Das Material wird mit einem vorgeschriebenen Mischer bei 135 °C (± 5 °C) gemischt und durch je 50 Schläge eines Fallhammers, von 4550 g Gewicht, aus 46 cm Höhe, in einem Formenzylinder auf jeder Seite der Probe verdichtet. Die Zusammensetzung der Marshall-Probekörper richtet sich sowohl nach der Rezepturerrechnung der gewählten Mischgutvariante, als auch nach der zuständigen Vorschrift (ZTV Asphalt - StB 01).

Spurbildungsgerät

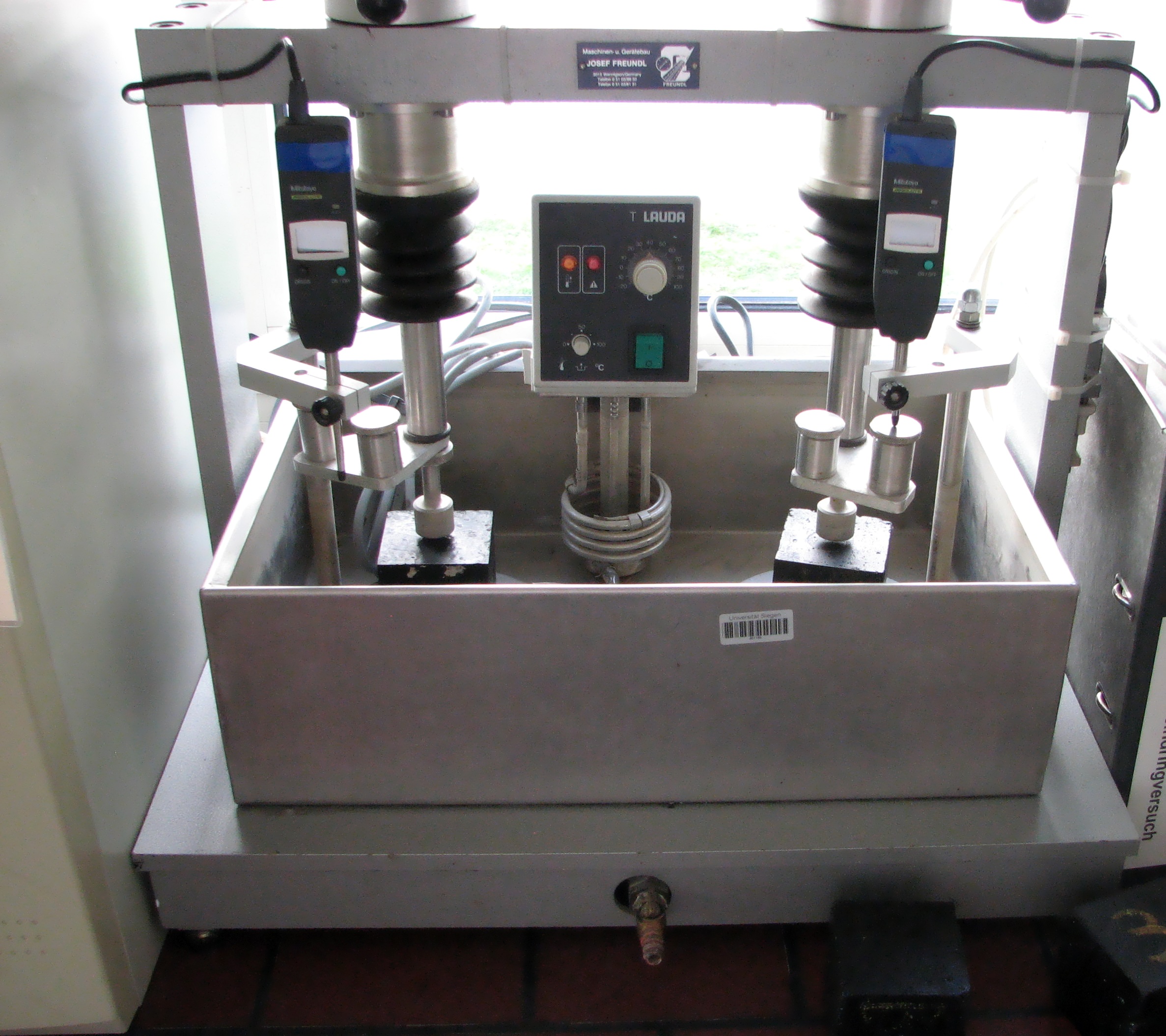

 Eindringtiefe Gusssasphalt

Erläuterung:

Bei der Spurbildungsprüfung werden praxisnah hergestellte Asphaltprobeplatten durch ein rollendes Rad (Gummi), bei einer Temperatur von 50°C (Luft), mit einer Belastung von 700 N, 20.000 mal überrollt. Hierbei handelt es sich um eine Extrembeanspruchung mit einem Zeitraffereffekt.

Erläuterung:

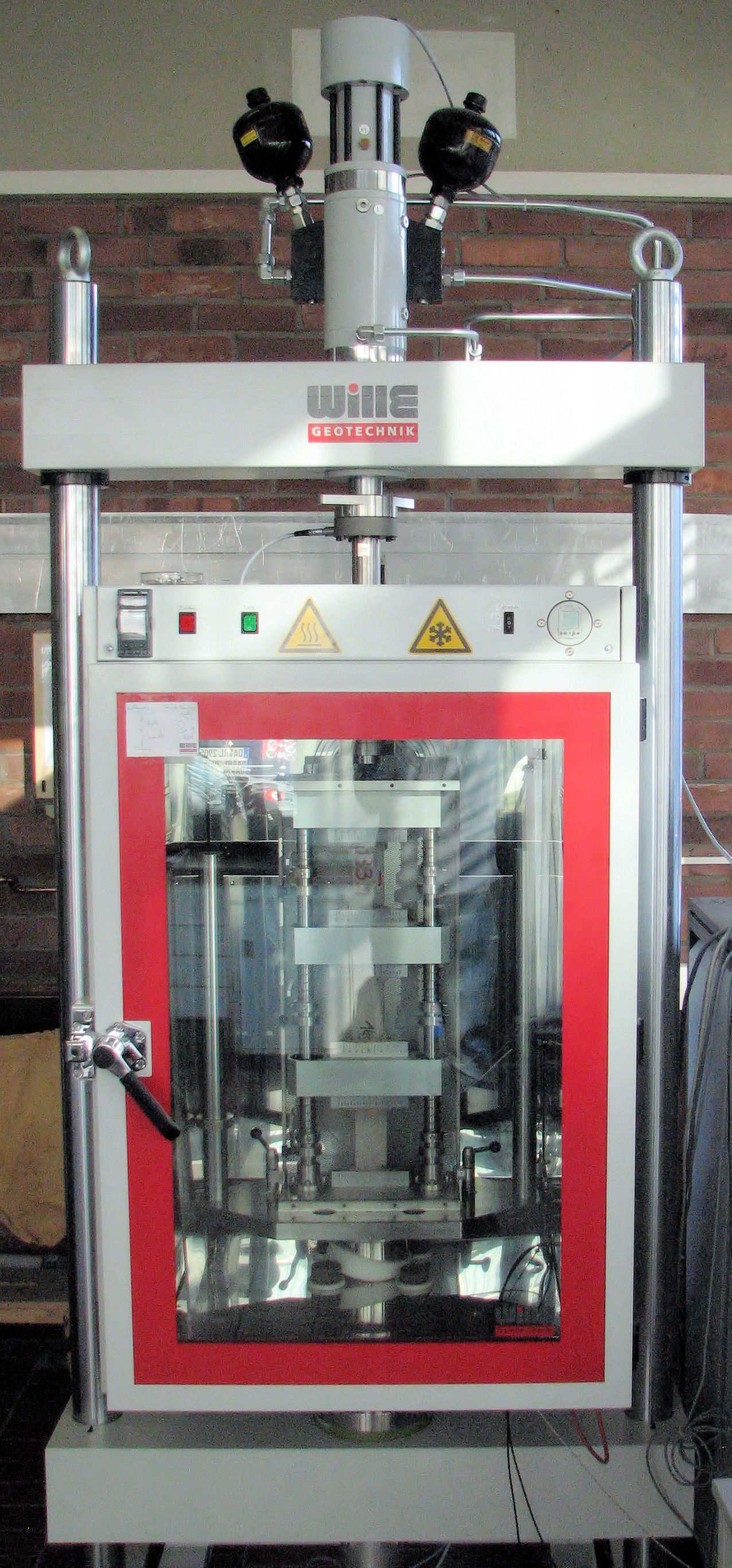

 Dnamische Universalprüfmaschine

 Marshall-Presse
