DIN1986-100

Im  Anschluss an eine hervorragende  Bachelorarbeit sind im Fachgebiet Abwasser- und Abfalltechnik zwei Anwendungen (adobe-pdf, bzw. MS-Excel) entstanden, welche Bemessungen bzw. Nachweise gem. o.g. Regelwerk auf einfache Weise ermöglichen. Konkret geht es um die Ermittlung von Abflussmengen (Regenwasser/Schmutzwasser/Mischwasser), die Dimensionierung von Grundstückskanälen und die Durchführung von Überflutungsnachweisen, weiterhin darum, wie man die Örtlichkeit / Geländemodelle (GIS) / Geometrien besser berücksichtigen kann und wie in Verbindung mit Maßnahmen der ökologischen Niederschlagswasserbewirtschaftung auch Synergien möglich sind. Hierbei werden auf dem Grundstück untergeordnete Nutzflächen (z.B. Parkplätze, Betriebsflächen, Grünflächen, Flutmulden, o.ä.) ausgewiesen, welche bei sehr extremen seltenen Starkregenereignissen im Zentimeterbereich temporär schadlos eingestaut werden. Einige Kommunen fragen derartige Nachweise bereits im Rahmen der Baugenehmigung von exponierten Grundstücken ab.

Sicherlich schafft die Berücksichtigung dieser grundstücksbezogenen Nachweise bei konsequenter Anwendung für viele Bereiche (insb. für den Grundstückseigentümer / + Nachbargrundstücke) Überflutungssicherheit. Abzuwarten gilt allerdings, inwieweit derartige singuläre Nachweise, welche allenfalls für einzelne,  große Grundstücke (>800 m² bef. Fläche) relevant sind und wenn dann überhaupt wohl nur bei Neuplanungen durchgeführt werden, einen übergeordneten bzw. entscheidenden Beitrag zum umfassenden Überflutungsschutz einer ganzen Kommune leisten können. Die Nachweise könnten allerdings bei konsequenter Anwendung zu einer erheblichen (lokalen) Begrenzung der Abflüsse zum öffentlichen Kanalnetz bei extremen Starkregenereignissen führen. Gemäß eigener Untersuchungen tragen bei durchschnittlichen Kommunen die in etwa 10% größten versiegelten Grundstücke (befestigte Grundstücke > 800 m²) zu 40-55% der gesamten versiegelten Flächen bei. Häufig konzentrieren sich diese Flächen auf Stadtkerne oder Gewerbegebiete, weiterhin auf exponierte, (öffentliche) Bauwerke wie Schulen, Hallen oder Plätze. Reine Wohngebiete sind, was die Relevanz bzgl. des Überflutungsschutzes gem. DIN 1986-100 betrifft, eher marginal betroffen. Während für großräumige Untersuchungen hydrodynamische Berechnungen (in Kombination mit geodätischen Höhenmodellen und urbanen Gewässern) besser geeignet sein dürften, können für die Überflutungsbetrachtung einzelner Gebäude / Grundstücke - neben der DIN 1986-100 für größere Objekte - Maßnahmen zum Objektschutz (z.B. durch Rigolen vor Garageeinfahrten, Höhenlage von Lichtschächten, etc.) herangezogen werden.

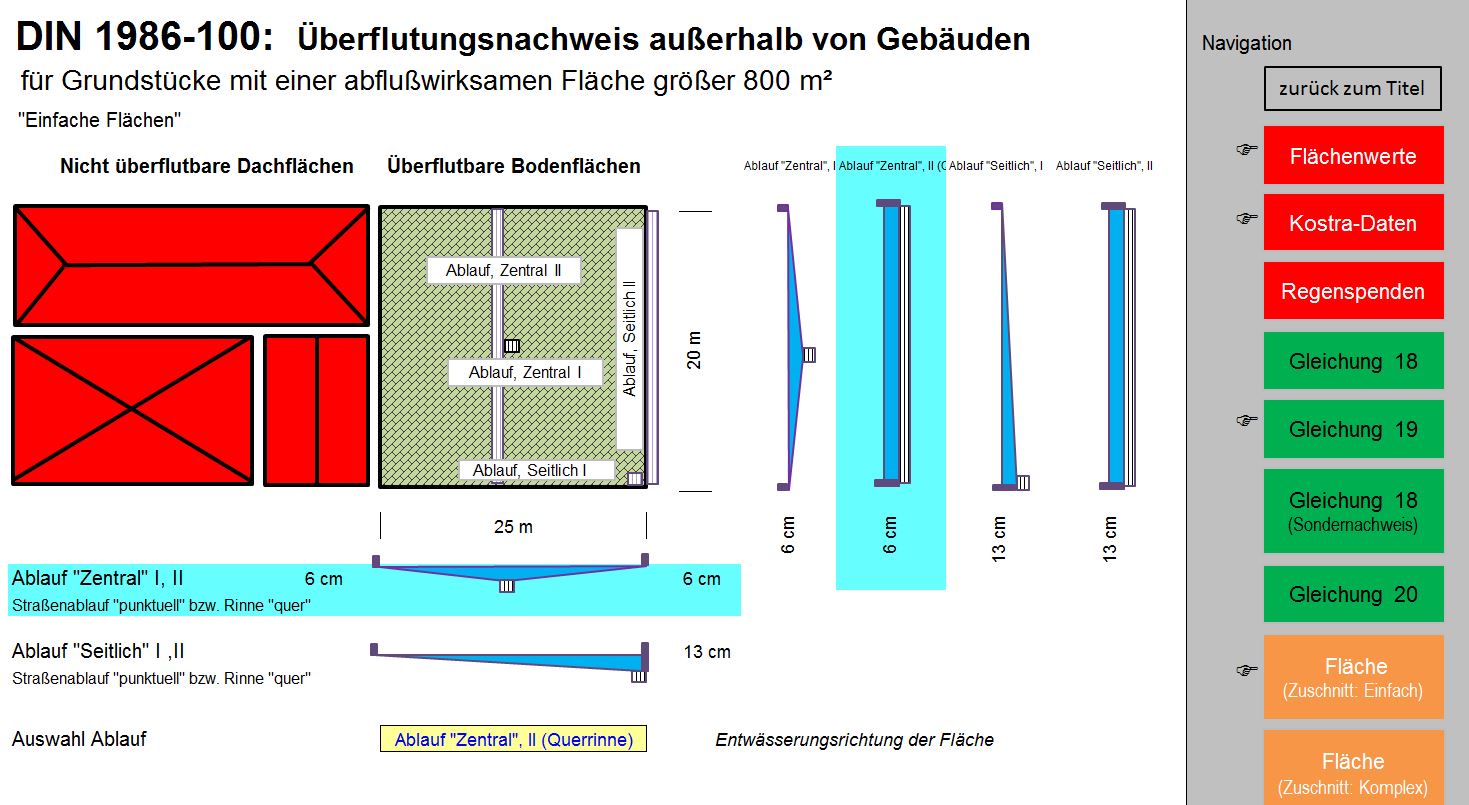

Excel-Tabelle zur DIN 1986-100
mit Berücksichtigung einfacher Geometrien

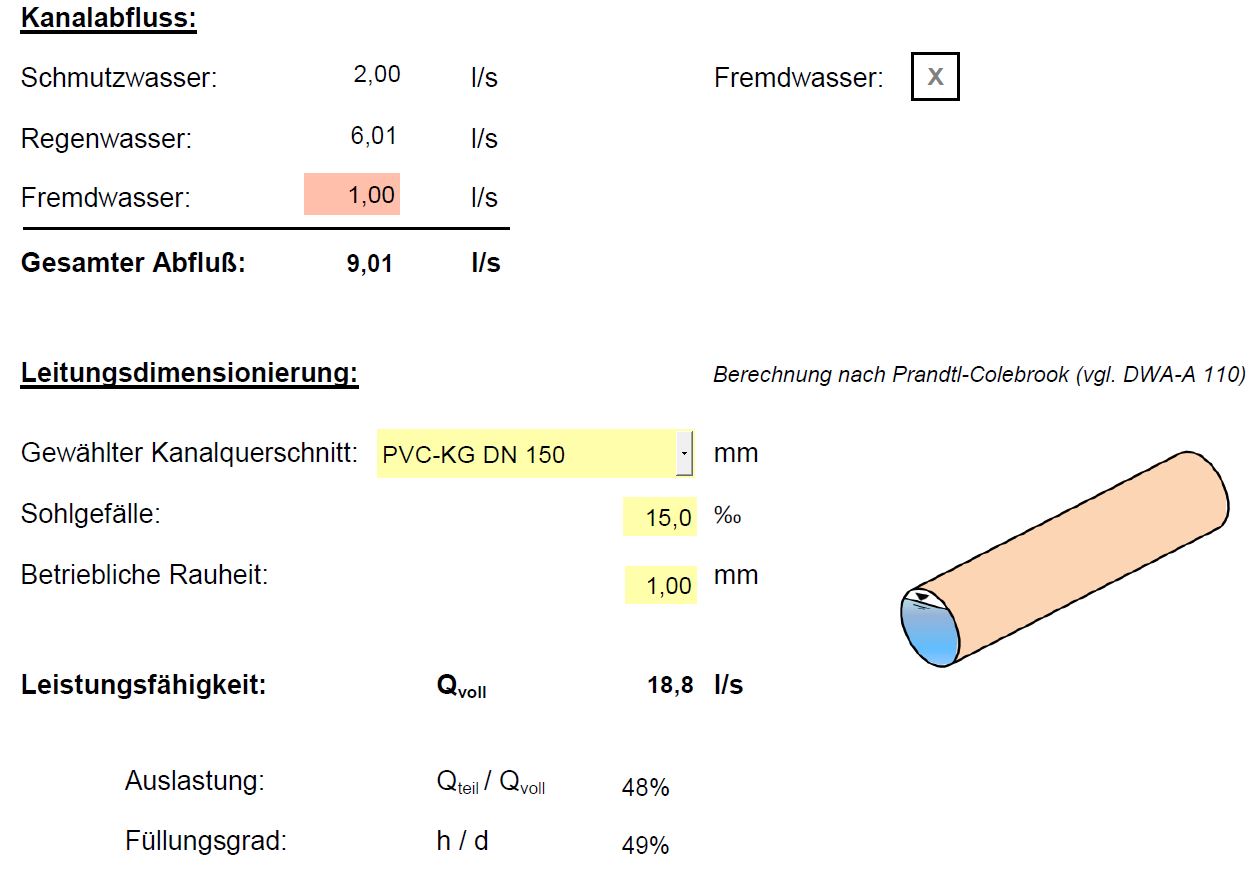

  Pdf-Formblatt
Überstaunachweis inkl.Leitungsbemessung

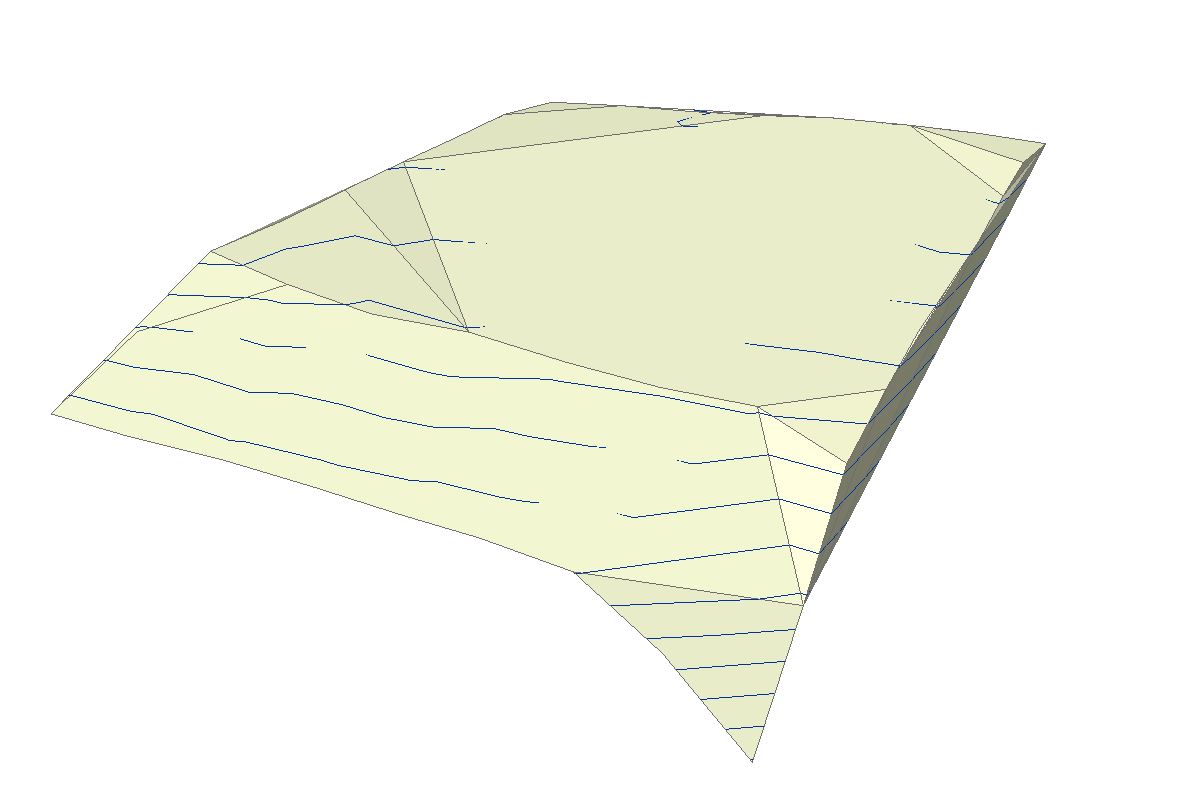

  Digitales Höhenmodell (GIS)
zur Ermittlung des vorh. Speichervolumens

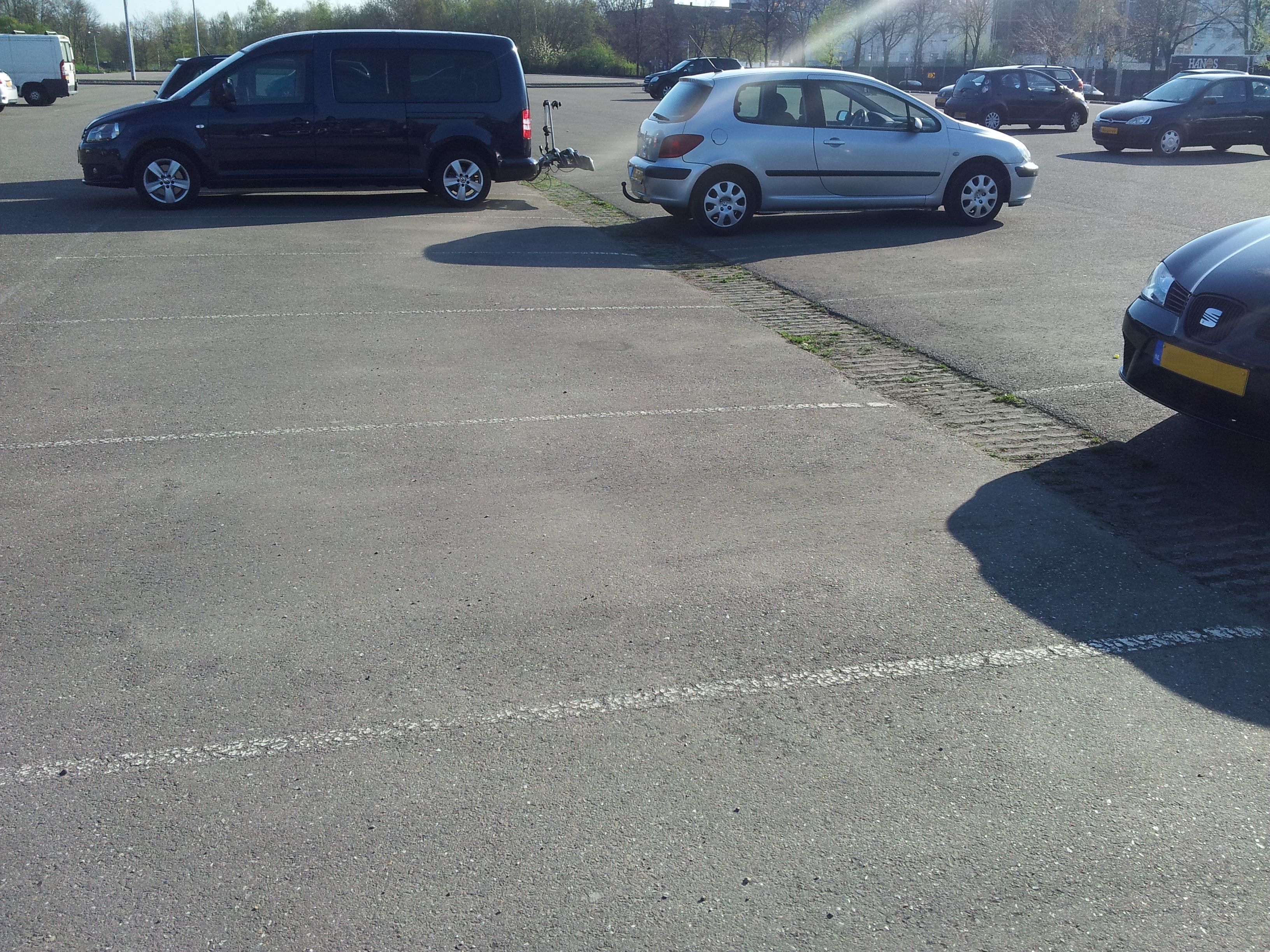

Temporär überflutbarer Parkplatz
(mit einfacher Geometrie)

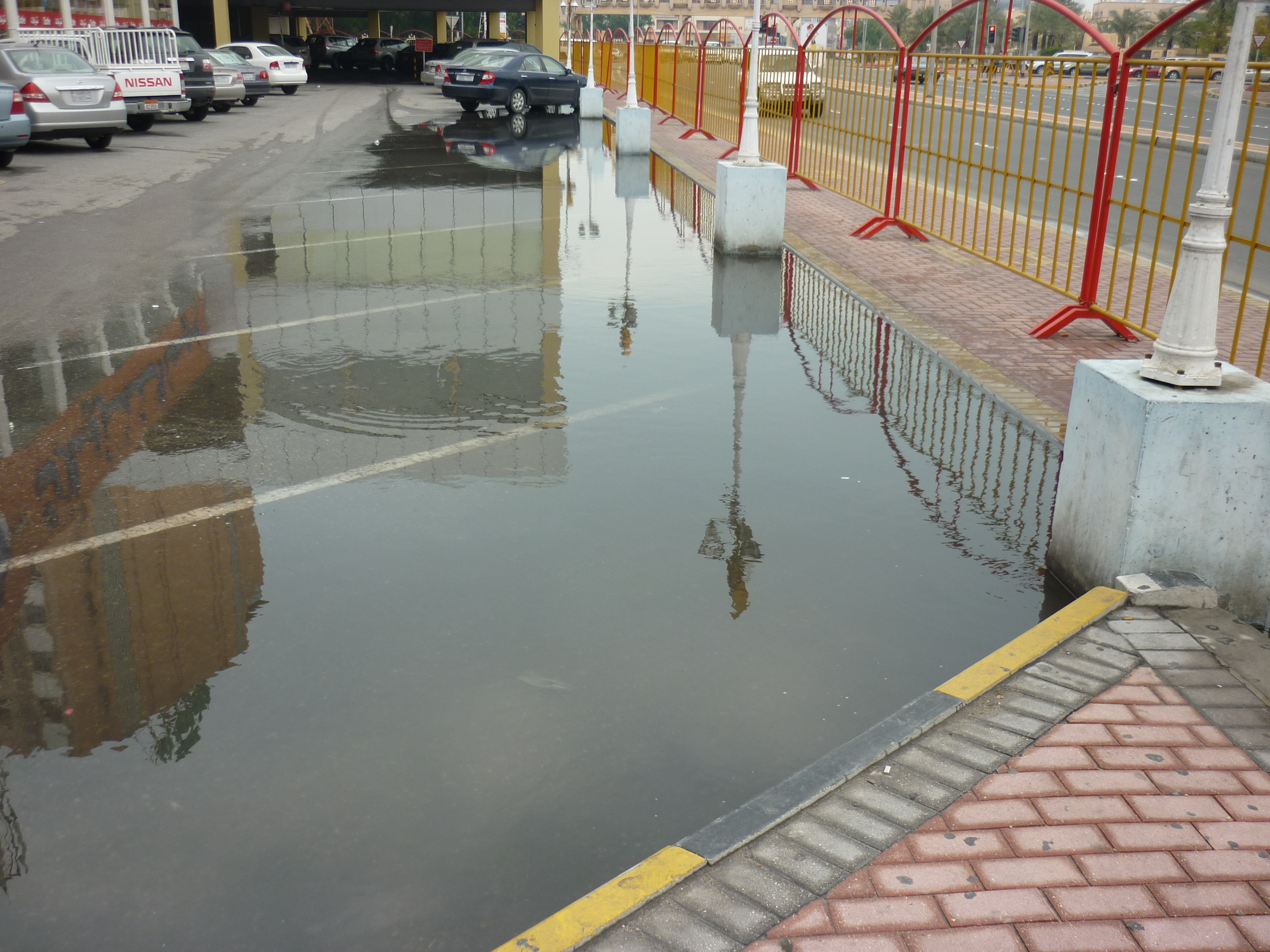

  Eingestauter Parrkplatz
nach Starkregenereigenis

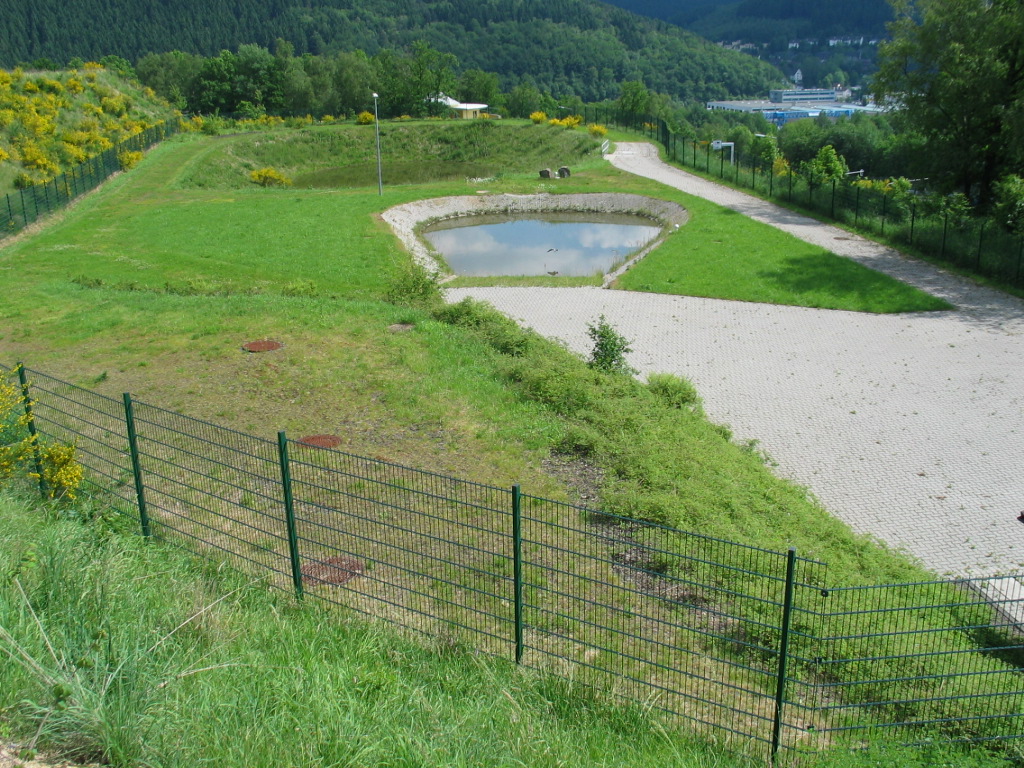

  Regenrückhaltebecken
(unterhalb eines Gewerbegebietes)
