Gespannte Brunnenberechnung (TI84)

Verwendung von Programmierbaren Taschenrechnern am Beispiel TI 84plus

Zur Lösung ingenieurtechnischer Fragestellungen können programmierbare Taschenrechner ("oldschool") bzw. heute auch Apps / Emulatoren (für PC und Handy) verwendet werden. Ein Anwendungsbeispiel ist nachfolgend mit der Brunnenberechnung (vgl. Tabellenkalkulation z.B. mit MS-Excel) für den "gespannten" Grundwasserleiter dargestellt.

Problembeschreibung:

- Berechnung des gewinnbaren Zuflusses eines Brunnens (Vollkommener Vertikalbrunnen, gespanntes Grundwassser)

   Vergleich: Ungespannter Grundwasserleiter

   Berechnung von Hand:
   Gegeben: Die Mächtigkeit "Gesamt" H=25m, Mächtigkeit "Grundwasserleiter" M=15m, der Brunnendurchmesser D=0,5m, der kF-Wert= 0,002 m/s
   Gesucht: Wasserstand h = ?, Gewinnbarer Zufluss QG = ?, (Absenkung s, Reichweite R)

- Berechnung des sich einstellenden Wasserstandes / Absenkung / Reichweite nach Sichhardt

- Grafisches Darstellen des Fassungsvermögen / Ergiebigkeit (Sichardt / Dupuit-Thiem)

- Lösung: Schnittpunkt von Fassungsvermögen / Ergiebigkeit durch Iteration / Intervallschachtelung mit programmierbarem Taschenrechner!

- Besonderheit: Gespanntes Grundwasser mit "Mehr bzw. anderen" Formeln jeweils für die Bereiche ober- und unterhalb des Übergangs Grundwasser- / Grundwassernichtleiters

Vergleich von Fassungsvermögen und Ergiebigkeit an der oberen und unteren Intervallgrenze, Intervallmitte als neue obere oder untere Intervallgrenze verwenden (je nach "Größtwert"). Wiederholen der Intervallschachtelung bis das Fassungsvermögen und die Ergiebigkeit hinreichend gleiche Werte haben.



 LINK zur TI84-Datei: brungesp.8xp

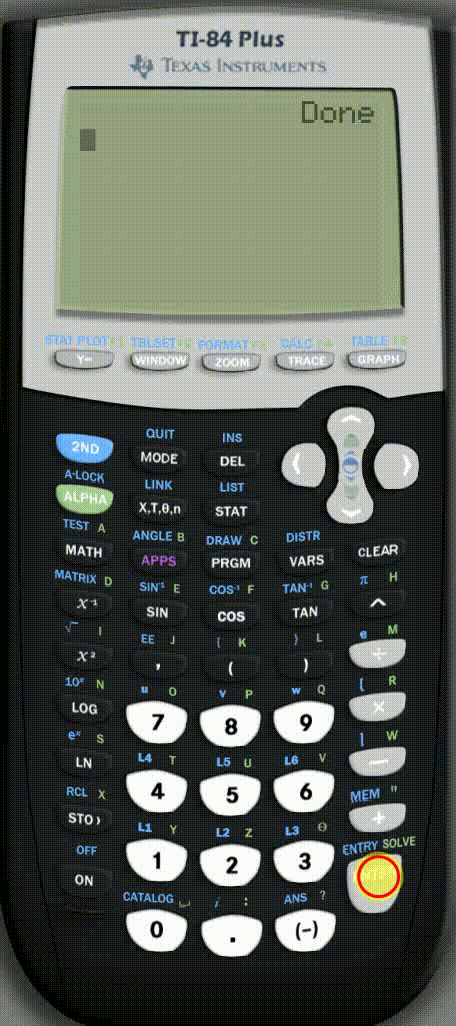

Öffnen mit Emulator (PC, Mobile) oder TI82, TI84plus

Anmerkung: Genauigkeit (Anzahl Loops/Schleifen) versus Schnelligkeit

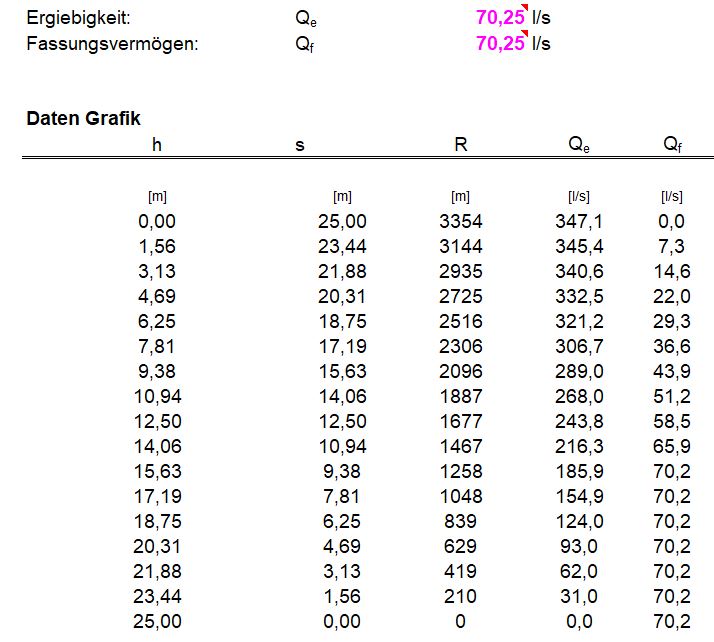

Von Hand (Excel):








TI-Basic (Programmiercode TI-Basic)

ClrHome
Input "HGW (M)?",W
Input "MGW-Leiter (M)?",M
Input "DN (M)?",D
Input "KF (M/S)?",K
0.9999*W→I
0.00001*W→J
0.5*(I+J)→H
Lbl 1
5+0.1*W→C
round(C,0)→C
For(A,1,C)
If H>M
Then
2/15*π*D/2*M*√(K)→F
(2*π*K*M*(W-H))/(ln((3000*(W-H)*√(K)))-ln(D/2))→E
Else
2/15*π*D/2*H*√(K)→F
(π*K*((W²-H²)-((W-M)²)))/(ln((3000*(W-H)*√(K)))-ln(D/2))→E
End
If E>F
Then
H→J
(J+I)/2→H
Else
H→I
(J+I)/2→H
End
End
W-H→S
3000*S*√(K)→R
1000*E→E
1000*F→F
round(H,2)→H
round(R,0)→R
round(S,2)→S
round(E,2)→E
round(F,2)→F
ClrHome
Disp "-----(L/S)-----"
Disp "ERGIEBIG. QE",E
Disp "FASSUNG. QF",F
Pause
ClrHome
Disp "-----(M)-----"
Disp "WASSERST. H",H
Disp "ABSENKT. S",S
Pause
ClrHome
Disp "-----(M)-----"
Disp "REICHW. R",R
Input "LOOP? (1=JA)",B
If B=1
Then
Goto 1
End
Pause
ClrHome
1000*(π*K*(W²))/(ln((3000*W*√(K)))-ln(D/2))→P
0→Xmin
0→Ymin
1.05*W→Ymax
1.05*P→P
P→Xmax
ClrDraw
GridOff
AxesOn
LabelOn
Text(45,33,"H = ",H," M"
Text(51,33,"Q = ",E," L/S"
E→O
H→U
1000*2/15*π*D/2*M*√(K)→Z
Line(0,0,Z,M,1)
Line(Z,M,Z,W,1)
0→E
0.001→X
0.001→H
100+0.1*W→C
W/C→N
round(C,0)→C
C-1→J
For(A,1,J)
H+N→H
If H>M
Then
1000*(2*π*K*M*(W-H))/(ln((3000*(W-H)*√(K)))-ln(D/2))→E
Else
1000*(π*K*((W²-H²)-((W-M)²)))/(ln((3000*(W-H)*√(K)))-ln(D/2))→E
End
Pt-On(E,H)
End
Pause
Disp
Pt-On(O,U,2)
Horizontal U
Vertical O
Shade(M,W,0,P,3,2)
Pause
Disp
